电表充值接口文档

接口链接

URL地址: http://api2.tqdianbiao.com/Api_v2/ele_security/recharge

充值业务流程

注意

新表须先清零、开户已经通过系统清零开户的也可以直接充值需注意选择参数维护模式

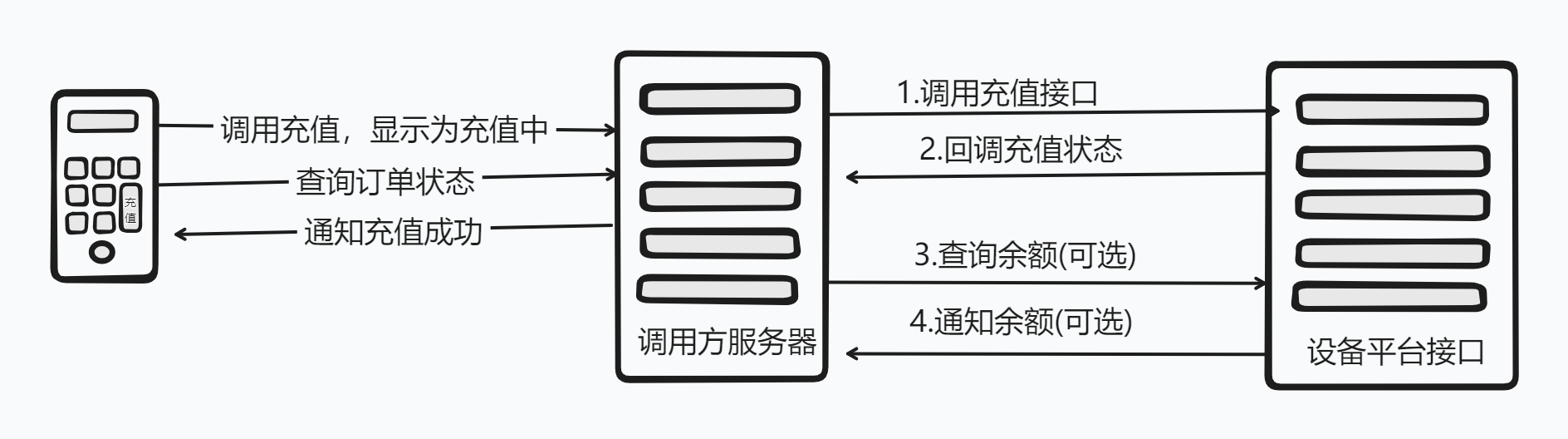

充值业务流程

接口首次充值问题

背景：

一般新表的使用流程是清零开户充值但是开发者对接时设备已经通过系统清零开户过了，此时清零可能会影响用电，不便轻易清零，此时接口直接充值往往容易出错

`接入方维护参数` 时:

可从设备数据获取设备的户号 (account_id) , 购买次数(count),作为参数, 后续,遵循参数规则,接入方自行维护.
获取通过系统开户时的电价参数可以在参数档案中获取，通过 priceid 关联
多费率电价可在价格档案 (此接口中用不到)

`系统维护参数` 时:

直接充值参数由系统维护

接口参数

字段名	变量名	必填	类型	描述
授权码	auth_code	是	String(32)	系统为使用区域分配的授权码，在后台配置页面获取
时间戳	timestamp	是	String(10)	自1970年1月1日（08:00:00 GMT）至当前时间的总秒数
请求内容	request_content	是	String	详见request_content字段说明，注意 request_content 是json数组，注意合并请求⭐
回调地址	notify_url	是	String	系统处理完查询请求后，通过这个回调地址，把数据推送给请求方
签名	sign	是	String(32)	通过签名算法计算得出的签名值，详见签名生成算法

请求内容request_content字段说明

字段名	变量名	必填	类型	描述
操作ID	opr_id	是	String	操作ID，长度16-32，请求时自己生成，用于标识一次异步操作任务，须保证唯一性
采集器号	cid	是	String	采集器号,4G、NB设备采集器号与表号一致
表号	address	是	String	表号（表地址）
超时时间	time_out	否	int	超时时间单位秒，任务因通讯异常等情况未执行自动失效的时间 ,默认1年
是否必须在线	must_online	否	Boolean	如果传true ,则系统接受任务时设备不在线直接返回失败，默认 false
重试次数	retry_times	否	int	重试次数（0-3） ,默认1次
操作数据	params	是	json String	操作所需的数据

操作数据params字段说明

字段名	变量名	接入方维护参数	系统维护参数	类型	示例值	描述
充值金额	money	必填	必填	String	100
账户Id	account_id	必填	不填	String	1	建议始终填1（需跟开户时的参数保持一致）
充值次数	count	必填	不填	String	2	充值次数从2开始，每次充值成功后自增1 首次充值
电价	price	必填	不填	String	1	单价范围：0.01-99.9999 ，仅单费率表此字段有效 ,多费率此字段无效设置多费率电价
透支金额	overdraw	选填	不填	String	100	透支金额（电表允许的欠费金额）范围：0-999999 默认：0
一级报警金额	display_warning	选填	不填	String	20	显示报警金额（剩余金额低于此值报警灯闪烁）范围 0-999999,默认 100 元
二级报警金额	pulloff_warning	选填	不填	String	10	断电报警金额（剩余金额低于此值断电报警，需用合闸命令）范围 0-999999 ，默认 0 元
负荷限制功率	load_limit	选填	不填	String	10	负荷限制功率 0-99.9999kw 默认 10kw
超负荷恢复延时	load_delay	选填	不填	String	5	超过负荷断电后延迟上电时间 0-99 分钟，默认 5 分钟
电表倍率	rate	选填	不填	String	1	电表倍率，默认1
屏幕轮显时间	display_time	选填	不填	String	10	屏幕轮显时间 0-99秒默认5秒

参数维护模式 🌟

danger

注意先选择好参数维护模式避免绕弯路重要的事情说三遍 🌟
注意先选择好参数维护模式避免绕弯路重要的事情说三遍 🌟
注意先选择好参数维护模式避免绕弯路重要的事情说三遍 🌟
接入方维护参数 时未传的参数会恢复成默认值多少？文档中的默认值，重点是要传

提示

负荷限制

单相表按照规格最大安培数乘以电压，例如: 10(40) A的表可设置最大功率为 40A * 220V = 8.8kw
三相表按照最大规格数乘以220V再乘以3,例如: 10(40A)的表可设置最大功率为 40A * 220V * 3 = 26.4kw
三相互感式表无需计算互感比例如: 支持的最大电流为5A,可设置最大功率为 5A * 220V * 3 = 3.3kw

同步返回结果

字段名	变量名	必填	类型	描述
返回状态码	status	是	String	SUCCESS/FAIL，此字段是通信标识
时间戳	timestamp	是	String(10)	自1970年1月1日（08:00:00 GMT）至当前时间的总秒数
回复内容	response_content	是	String	详见response_content字段说明
签名	sign	是	String(32)	通过签名算法计算得出的签名值，详见签名生成算法
出错原因	error_msg	否	String	当返回状态码为"FAIL"时，返回信息为错误原因

同步回复内容response_content字段说明

字段名	变量名	必填	类型	描述
操作ID	opr_id	是	String	操作ID，长度16-32，请求时自己生成，用于标识一次异步操作任务，须保证唯一性
采集器号	cid	是	String	采集器号,4G、NB设备采集器号与表号一致
表号	address	是	String	表号（表地址）
操作状态	status	是	String	操作请求结果状态，说明提交的任务成功或者失败
错误信息	error_msg	否	String	当操作状态：status值不为“SUCCESS”时，填入具体的出错内容

提示

当前接口为异步接口，即请求成功后，系统会通过回调地址把结果推送给请求方。异步回调

异步返回结果

字段名	变量名	必填	类型	描述
时间戳	timestamp	是	String(10)	自1970年1月1日（08:00:00 GMT）至当前时间的总秒数
回复内容	response_content	是	String	处理结果数据，查询类型不同，包含数据也会有所差异。
签名	sign	是	String(32)	通过签名算法计算得出的签名值，详见签名生成算法

示例

json

{
  "auth_code": "37577f8fb62a7b14ba55cc6faec5a142",
  "timestamp": "1586740681",
  "request_content": [
    {
      "opr_id": "f17c5cc33ca947e18e081fc911ed9c08",
      "time_out": 0,
      "must_online": true,
      "retry_times": 1,
      "cid": "19020618114",
      "address": "000066660942",
      "params": {
        "account_id": "123456",
        "count": "2",
        "price": 1.2,
        "money": "100"
      }
    }
  ],
  "notify_url": "http://115.221.11.179:8022/notify",
  "sign": "fee536cf6a37a200d6761df04f5bf368"
}

选择 系统维护参数 params字段示例 ⭐

json

{
  "money": "100"
}

选择 接入方维护参数 params字段示例 🌟

json

{
  "account_id": "123456",
  "count": "2",
  "money": "100",
  "price": 1.2,
  "overdraw": "100",
  "display_warning": "20",
  "pulloff_warning": "10",
  "load_limit": "10",
  "load_delay": "5",
  "rate": "1",
  "display_time": "10"
}

常见错误

WARNING

异常提示：84:客户编号不匹配充值次数错了

异常提示：82:密码错误户号错误（未开户直接充值可能会引发此错误）

充值金额不匹配 -- 充值次数重复了，相同充值参数（次数）第二次充值是查询的效果

🌟充值后金额没有变化

🌟充值时常见问题

🌟充值业务建议

参数维护模式 🌟

danger

注意先选择好参数维护模式避免绕弯路重要的事情说三遍 🌟
注意先选择好参数维护模式避免绕弯路重要的事情说三遍 🌟
注意先选择好参数维护模式避免绕弯路重要的事情说三遍 🌟
选择关闭数据同步时未传的参数会恢复成默认值多少？不知道，重点是要传
